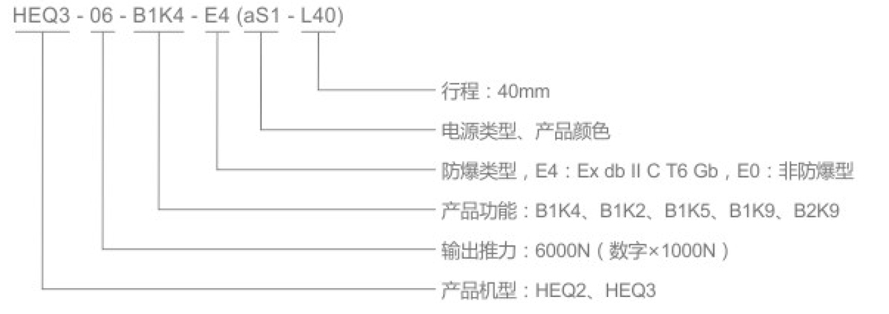

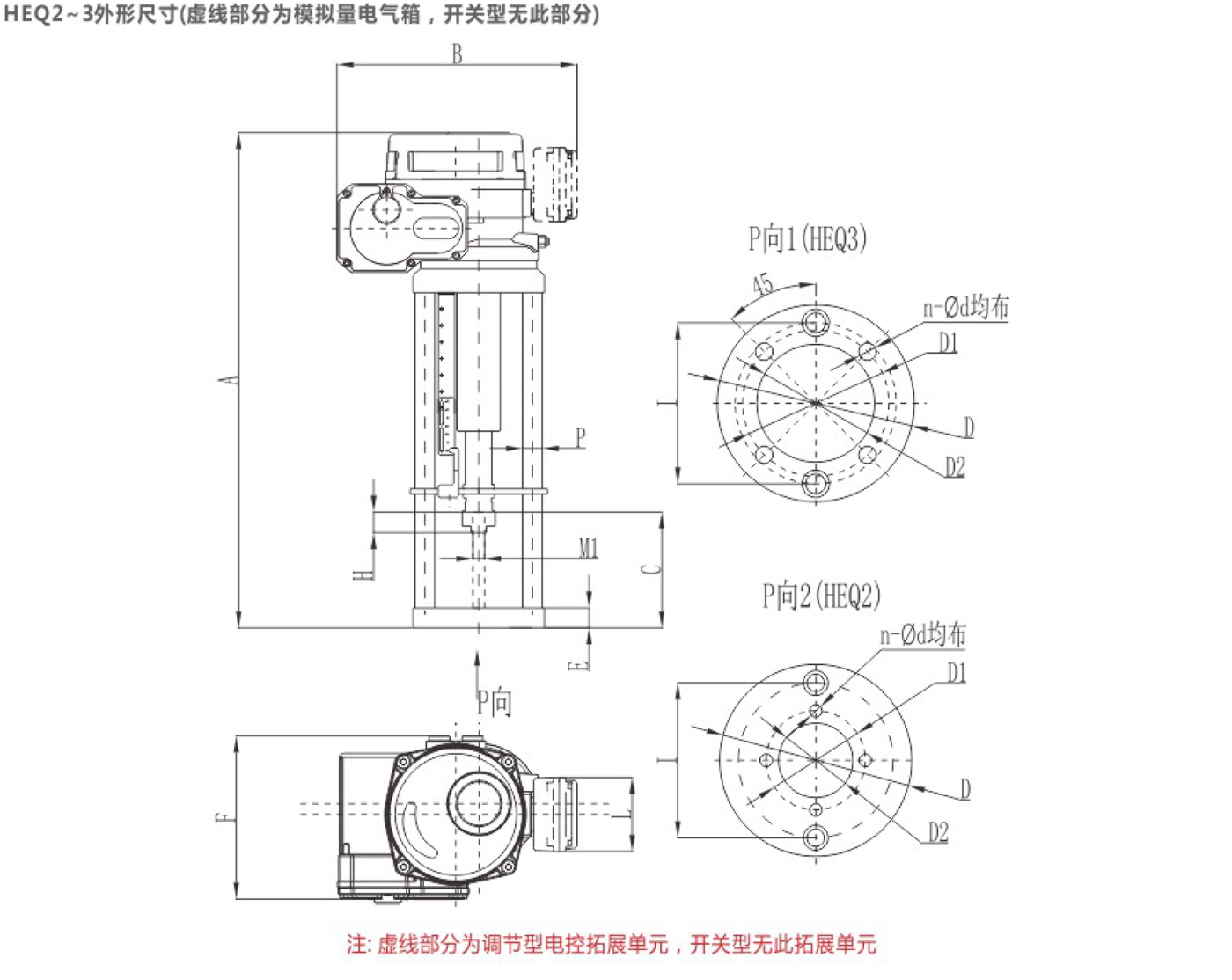

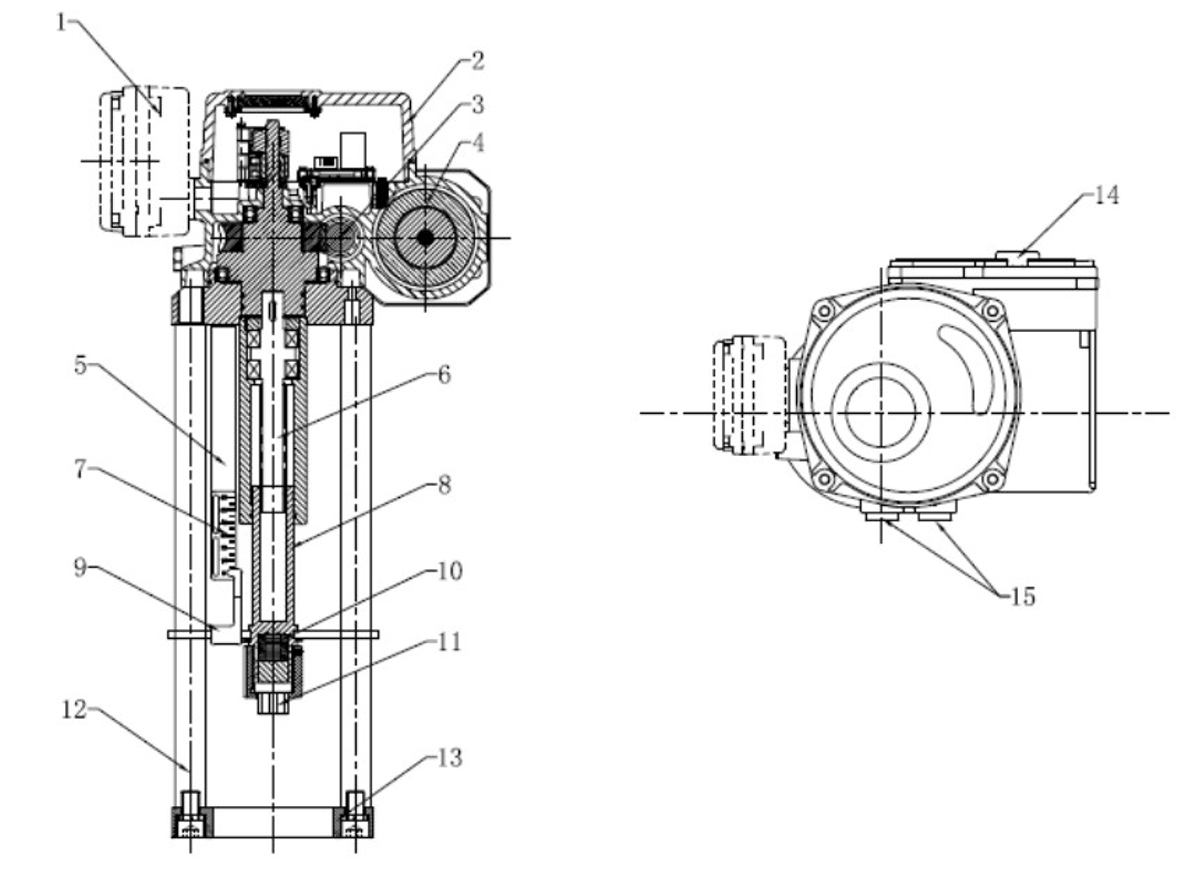

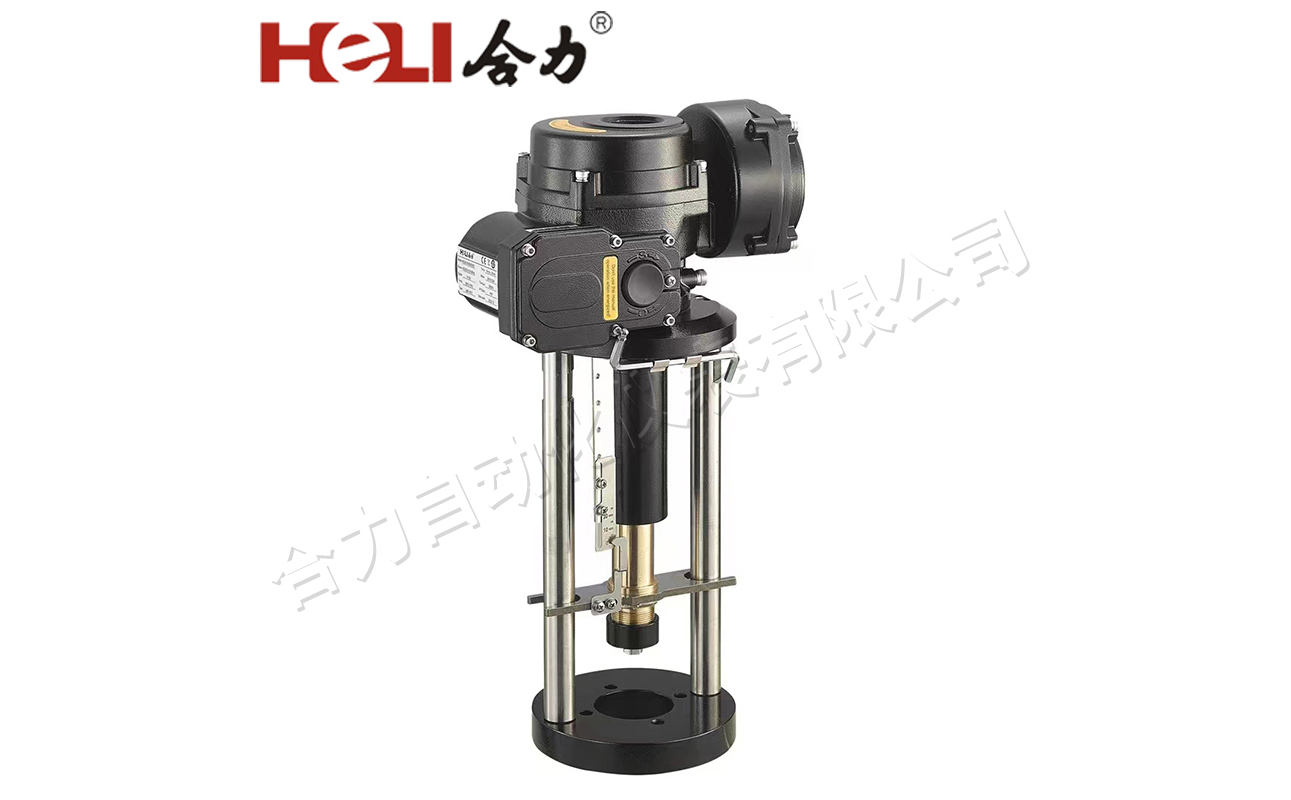

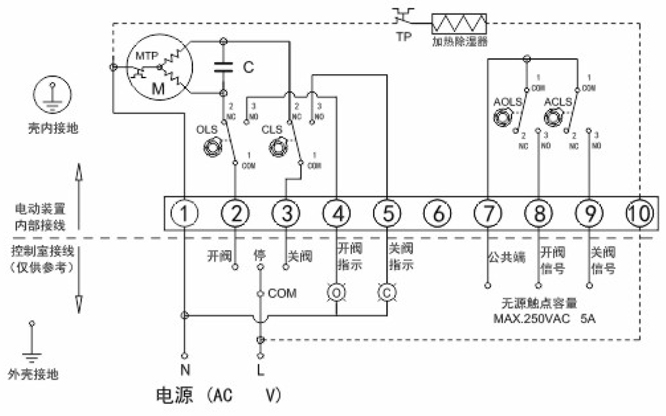

端子接線說明：

1、端子1接電源零線

2、電源相線與端子2接通時為"開"運行，至行程開關0LS動作后停止，同時端子2與端子4接通：

3、電源相線與端子3接通時為"關"運行，至行程開關CLS動作后停止，同時端子3與端子5接通：

4、端子7為無源信號觸點公共端，“開"運行到位時與端子8接通，"關"運行到位時與端子9接通：

5、端子10為加熱除濕器接線端。

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

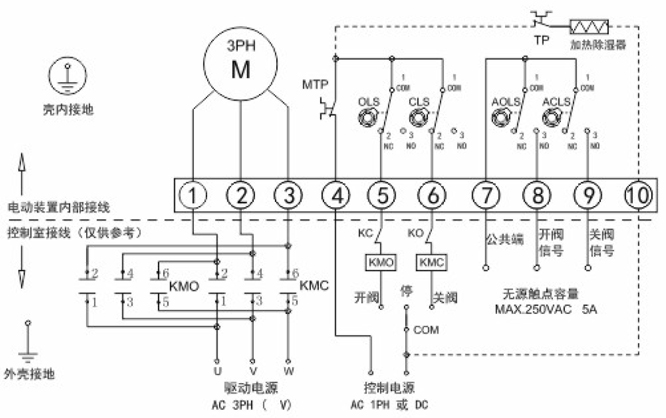

端子接線說明：

1、端子1、2、3接經過倒相電路后的三相電源：

2、端子4為控制電路的公共端；

3、端子5為"開"運行控制，至行程開關0LS動作后，端子5與端子4斷開：

4、端子6為"關"運行控制，至行程開關CLS動作后，端子6與端子4斷開；

5、端子7為無源信號觸點公共端，“開”運行到位時與端子8接通，“關"運行到位時與端子9接通：

6、端子10為加熱除濕器接線端。

注意：

1、三相電源存在相序問題，剛開始調試使用時，要保證行程開關能正確控制電動裝置的開和關，否則會造成電動裝置失控和損壞電動裝置：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

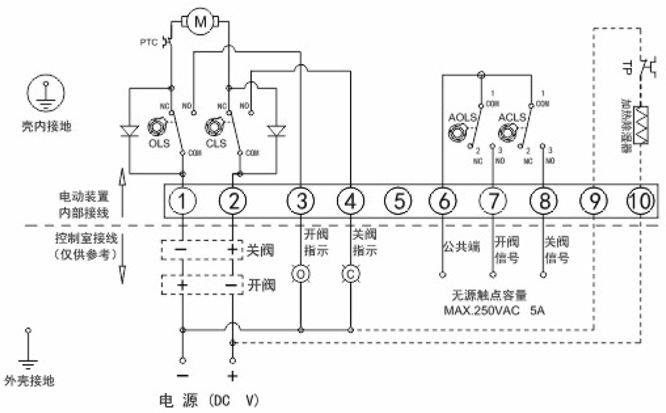

端子接線說明：

1、端子1接電源正極，端子2接電源負極時，“開"方向運行，至行程開關0LS動作后停止，同時端子1與端子3接通：

2、端子1接電源負極，端子2接電源正極時，"關"方向運行至行程開關CLS動作后停止，同時端子2與端子4接通：

3、端子7為無源信號觸點公共端，"開運行到位時與端子8接通，"關"運行到位時與端子9接通：

4、端子9、10為加熱除濕器接線端。

注意：

1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

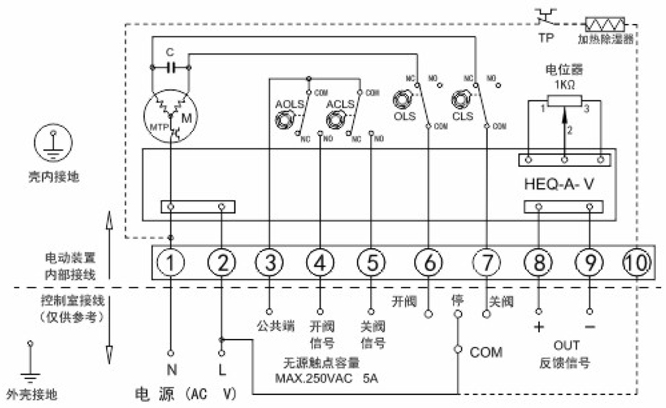

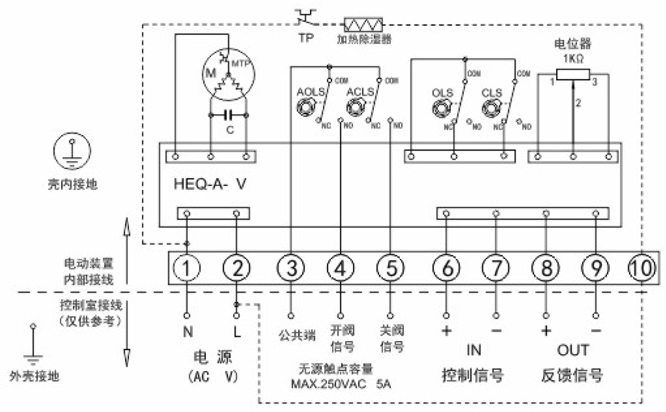

端子接線說明：

1、端子1、2接電源零、相線；

2、輸入控制信號“+"接端子6，“。"接端子7;

3、輸出反饋信號“+"接端子8，“。"接端子9;

4、端子3為無源信號觸點公共端，"開"運行到位時與端子4接通，"關"運行到位時與端子5接通：

5、端子10為加熱除濕器接線端。

注意：

1、無源角觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

端子接線說明：

1、端子1、2接電源零、相線；

2、電源相線與端子6接通時為"開"運行，至行程開關0LS動作后停止：

3、電源相線與端子7接通時為"關"運行，至行程開關CLS動作后停止；

4、輸出反饋信號"+"接端子8，"-"接端子9;

5、端子7為無源信號觸點公共端，"開"運行到位時與端子8接通，"關"運行到位時與端子9接通：

6、端子10為加熱除濕器接線端。

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象：

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

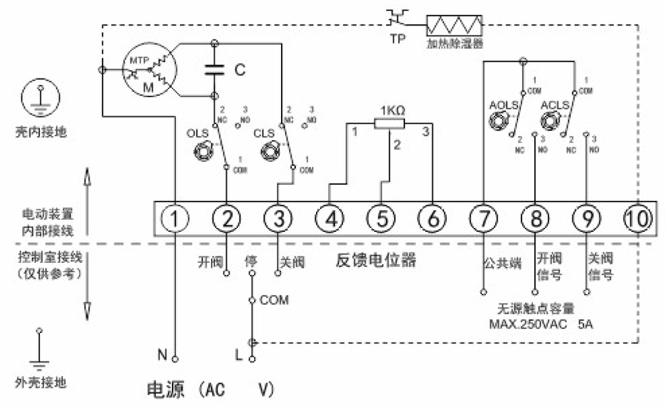

端子接線說明：

1、端子1接電源零線：

2、電源相線與端子2接通時為"開"運行，至行程開關0LS動作后停止：

3、電源相線與端子3接通時為"關"運行，至行程開關CLS動作后停止；

4、端子5為電位器動臂

5、端子4為電位器低端，端子4、5之間阻值隨"開"方向運行時增大：

6、端子6為電位器高端，端子5、6之間阻值隨"開"方向運行時減少：

7、端子7為無源信號觸點公共端，"開"運行到位時與端子8接通，"關"運行到位時與端子9接通：

8、端子10為加熱除濕器接線端。

注意：

1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象；

2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。
